MAT0203M-260s|取扱製品

製品名

260MHz帯デジタル地域防災無線システム用
マグネット取付式3/4λホイップアンテナ
MAT0203M-260s

製品特徴

●260MHz帯デジタル地域防災無線システム用アンテナ
●Tx:260~266MHz/Rx:269~275MHz
●市町村デジタル移動通信用
●消防救急デジタル移動通信用
●マグネットベースのシルエットがよりスマートに!
●アースを必要としないノンラジアルタイプにより、取付場所によるVSWRの変化を低減
●平成21年 保安基準対応

この製品についてお問い合わせをする

主な仕様

周波数範囲
Tx 260~266MHz / Rx 269~275MHz
利得(公称)
3.65 dBi
サイズ
0.8m
型名
MAT0203M-260s
規格
デジタル地域防災無線
入力インピーダンス
公称 50Ω
定在波比
1.7以下
最大入力電力
10W
接栓
MP
重量
約 0.6 kg
空中線形式
車載用マグネット取付式3/4λホイップ型アンテナ
用途
車載局用(マグネット取付式)
偏波面
垂直偏波 / 水平面無指向性
ケーブル
同軸ケーブル 3D-2V 約 5 m
送信空中線の形式
単一型
マグネットベース
MAT260-3D2V-5M
CATALOG
mat260_series
MAT260-3D2V-5M

※超強力マグネット
※マグネットベースは従来品よりシルエットがよりスマートに!(当社比)

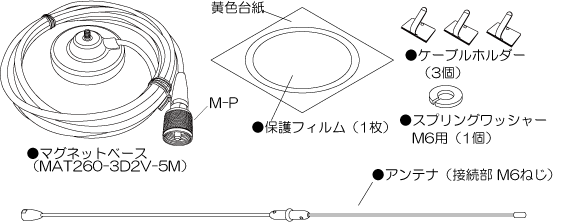

商品構成内容

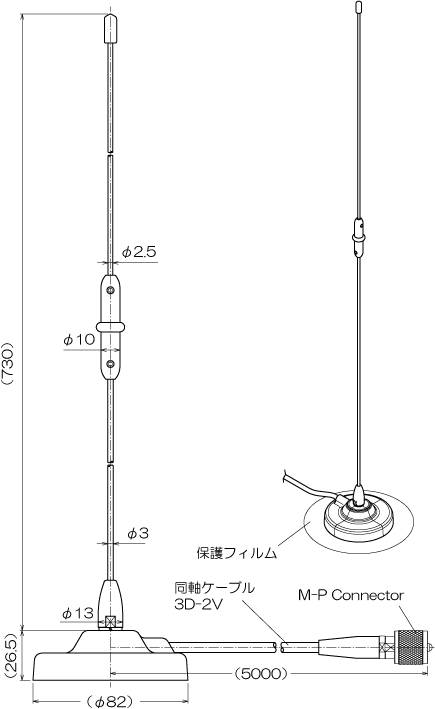

外観図

接栓部(コネクター部)/ Connector

■接栓部 MPコネクタ        ■M6ネジ部 M6×P1.0

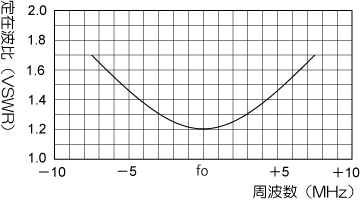

SWR特性

マグネット取付式ホイップアンテナ MATシリーズ

■N形コネクタ

型名  周波数(MHz) 主な用途 形式
利得
MAT0402N-467 465~469MHz 467MHzデジタル簡易無線 1/4λ 2.15dBi
MAT0402N-467s 465~469MHz 467MHzデジタル簡易無線 1/2λ 2.15dBi
MAT0403N-467s 465~469MHz 467MHzデジタル簡易無線 3/4λ 3.65dBi
MAT0902N-MCA TX930~940MHz/RX850~860MHz 900MHz帯デジタルMCA無線 1/4λ 2.15dBi
MAT0904N-MCA TX930~940MHz/RX850~860MHz 900MHz帯デジタルMCA無線 3/4λ 4.65dBi
MAT902N-920 915~930MHz(IEEE 802.ah) 920MHz帯Sub-GHz(サブギガヘルツ)無線 1/4λ 2.15dBi
MAT904N-920 915~930MHz(IEEE 802.ah) 920MHz帯Sub-GHz(サブギガヘルツ)無線 3/4λ 4.65dBi

※入出力ケーブル 3D-2V 5m 接栓 N-P(脱着式)
※受注生産品、受注後約2~3週間
※200MHz帯公共ブロードバンド移動通信システム用アンテナ(公共BB)は特注にて対応しております。
※上記以外の周波数については、ご相談ください

■M形コネクタ

型名  周波数(MHz) 主な用途
形式
利得
MAT0102M-154 154~155MHz 150MHzデジタル簡易無線 1/4λ 2.15dBi
MAT0202M-260 TX260~266MHz/RX269~275MHz 260MHz帯デジタル防災無線システム 1/4λ 2.15dBi
MAT0202M-260s TX260~266MHz/RX269~275MHz 260MHz帯デジタル防災無線システム 1/2λ 2.15dBi
MAT0203M-260s TX260~266MHz/RX269~275MHz 260MHz帯デジタル防災無線システム 3/4λ 3.65dBi
MAT0302M-351 351.20000~351.38125MHz 351MHzデジタル簡易無線 1/4λ 2.15dBi
MAT0302M-351s 351.20000~351.38125MHz 351MHzデジタル簡易無線 1/2λ 2.15dBi
MAT0303M-351s 351.20000~351.38125MHz 351MHzデジタル簡易無線 3/4λ 2.15dBi

※入出力ケーブル 3D-2V 5m 接栓 M-P(脱着式)
※受注生産品、受注後約2~3週間
※上記以外の周波数については、ご相談ください
