製品名

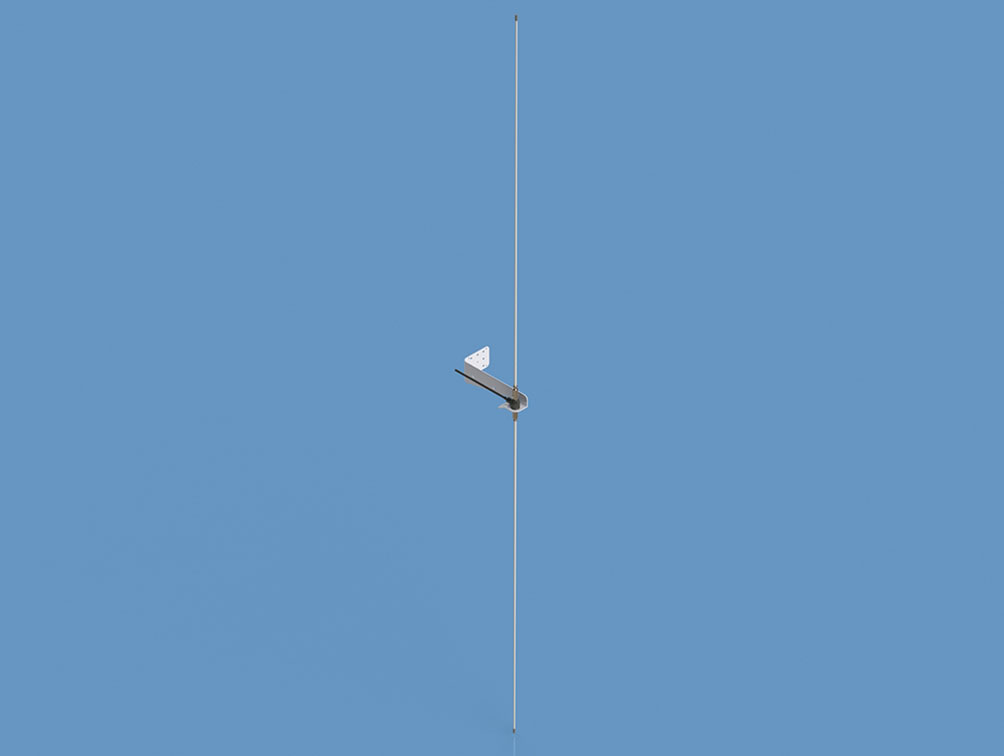

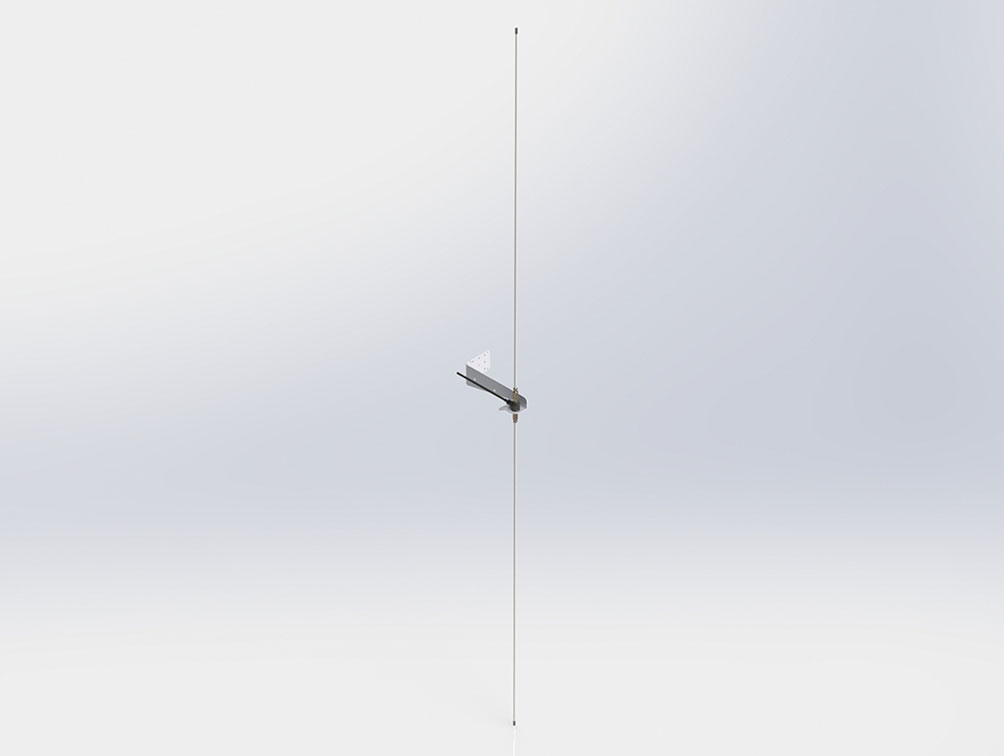

戸別受信用 / 固定局用 ダイポールアンテナ
DPA060

製品特徴

● 60MHz帯 防災行政無線の屋外受信局用として使用されるアンテナです。
● 55.5～70MHz 内の指定周波数（バンド指定表による）

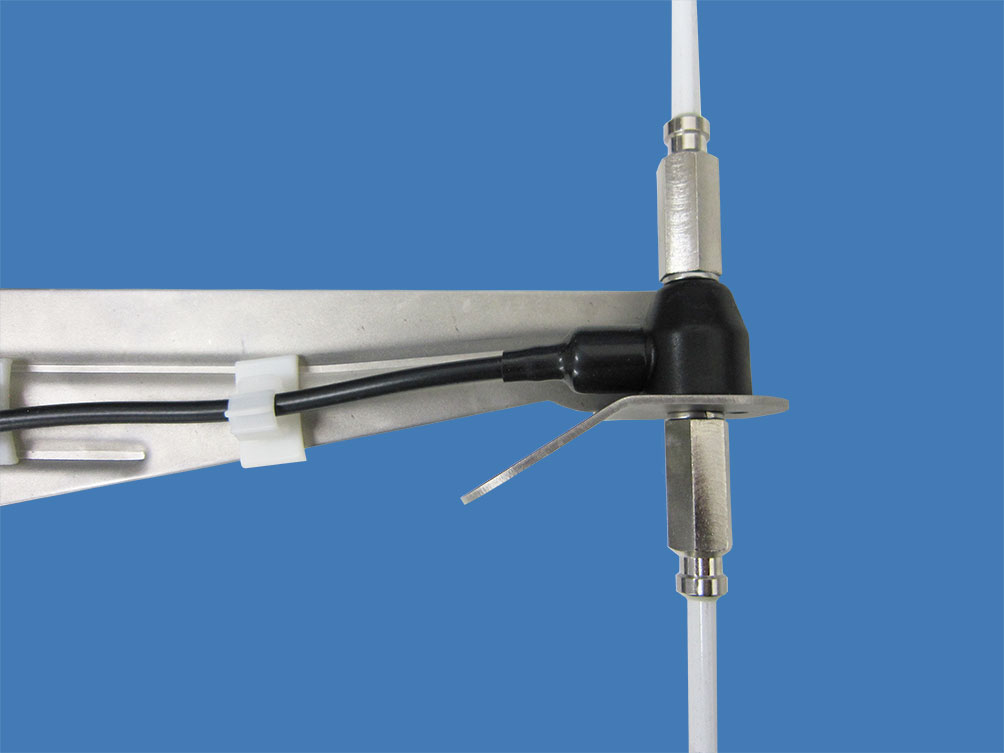

●取付金具はステンレス製、エレメントはFRP製なので、軽量で耐久性に優れています。

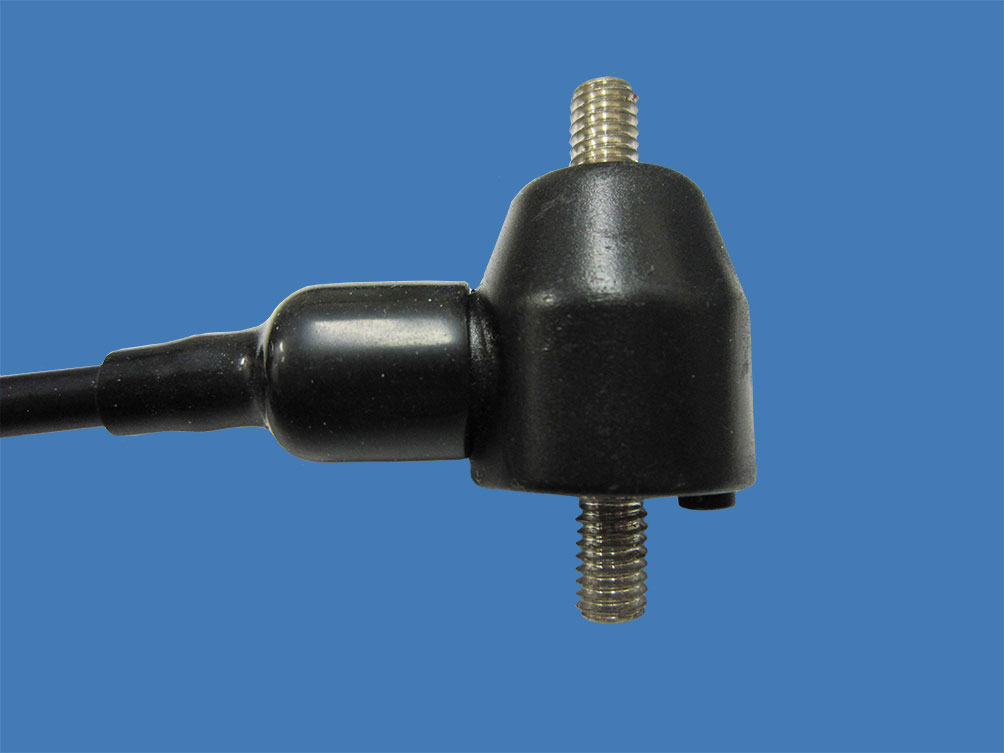

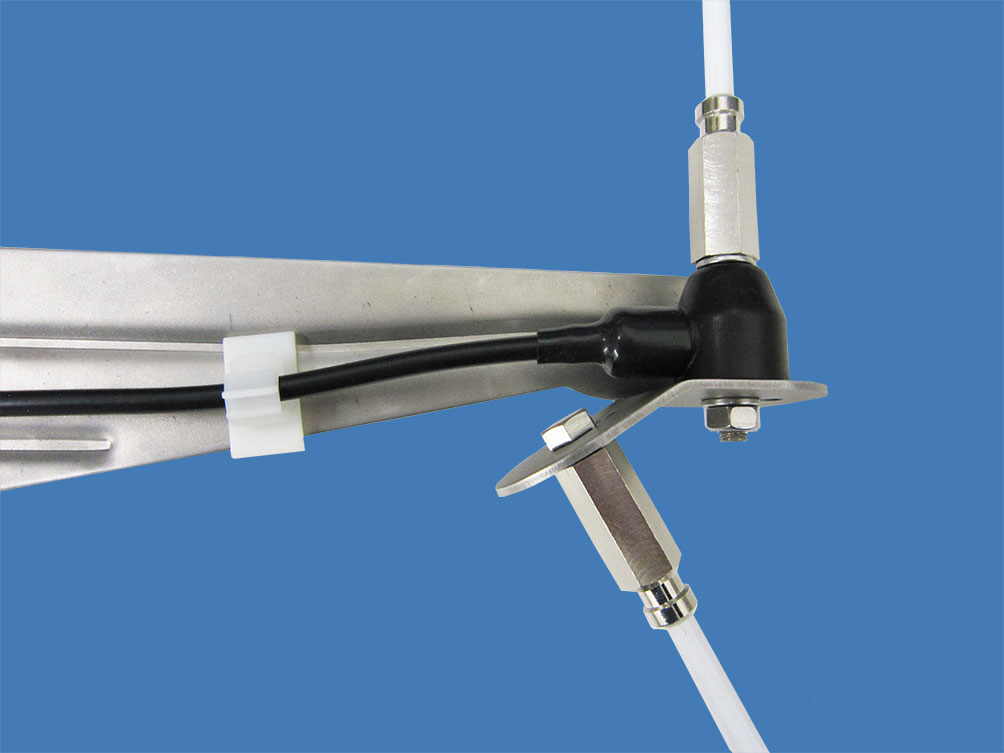

●給電部はモールド成型なので、防水が完全で安定した性能が得られます。
●同軸ケーブルはRG-58/U 15ｍ 接栓（コネクター）無し、必要な場合お問い合わせください。

この製品についてお問い合わせをする

主な仕様

周波数範囲
55.5～70MHz 内の指定周波数（バンド指定表による）
利得(公称)
2.15 dBi
サイズ
HEX12×1125mm（Ａバンド：エレメント単体）
型名
DPA060
規格
防災⾏政無線 戸別受信用
半値幅 E面
約 78 度
入力インピーダンス
公称 50Ω
定在波比
2.0 以下（帯域内）
重量
1.0 ｋｇ以下
空中線形式
ダイポールアンテナ
用途
防災⾏政無線 戸別受信用
偏波面
垂直偏波 水平面無指向性
ケーブル
RG-58/U 15ｍ
送信空中線の形式
単一型
CATALOG
DPA060

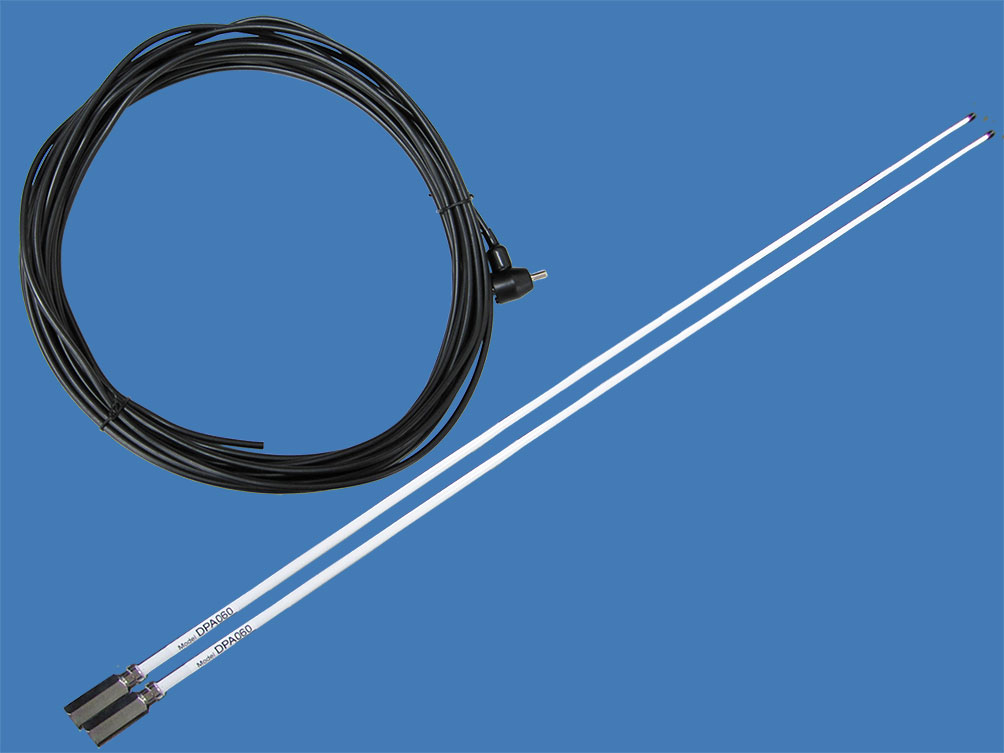

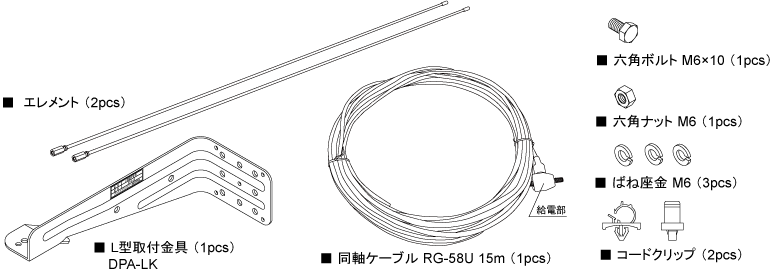

商品構成内容

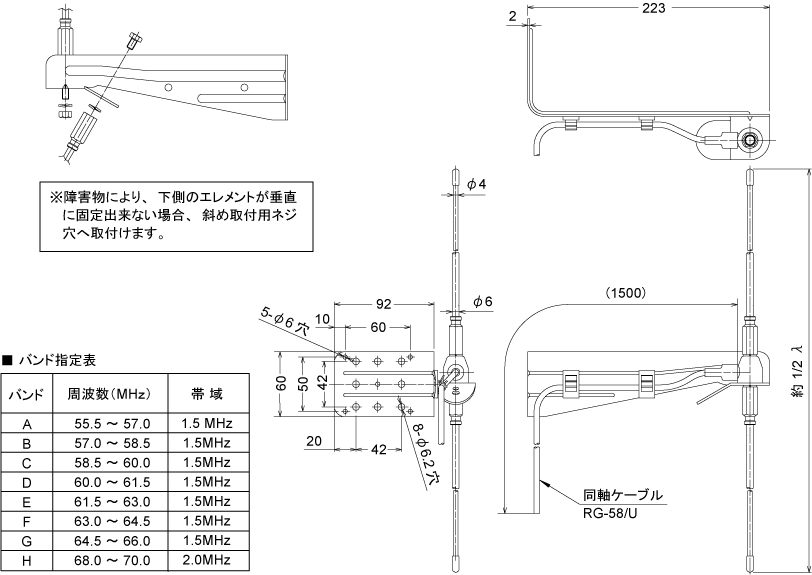

外観図

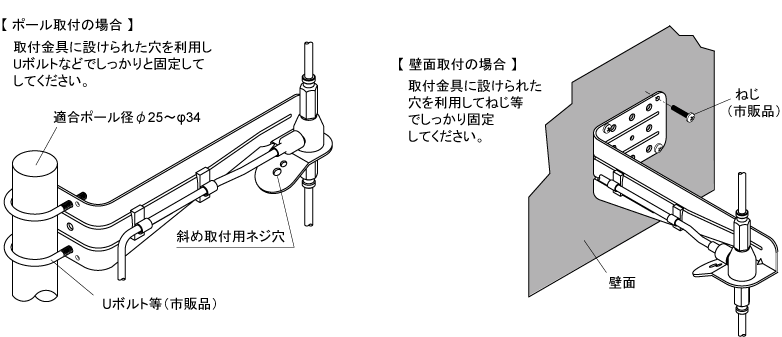

マストへの取付例-1

DPAシリーズ一覧

品名 周波数 主な⽤途 型式 利得
DPA060 60MHz帯 55.5〜70MHz 指定周波数 ﾊﾞﾝﾄﾞ区分による 防災⾏政無線受信⽤ 1/2λ 2.15dBi
DPA260 Tx：260〜266MHz/Rx：269〜275MHz デジタル地域防災無線システム⽤ 1/2λ 2.15dBi
DPA351 351.03125〜351.63125MHz デジタル簡易無線 1/2λ 2.15dBi
DPA920 915〜930MHz サブギガ帯⼩電⼒無線⽤ 1/2λ 2.15dBi
DPA900-MCA Tx：930〜940MHz/Rx：850〜860MHz デジタルMCA無線⽤ 1/2λ 2.15dBi

※ DPA920/DPA900-MCAのエレメントはステンレス製になります。
