製品名

2.4/5GHz帯2BAND 無線LAN パッチ型平面アンテナ >8dBi/9dBi
PA250809SU

製品特徴

●接栓 SMA-J
●角度調整可能なユニバーサル変角金具付属
●導波器付パッチ構造により小型化、高利得、広帯域を実現
●誘導雷などに起因する機器の不具合防止にとても効果的なDCグランド構造
【注意】直雷には効果ありません。直雷に対しては避雷針を設置してください。
●取付金具は錆に強いステンレス製
●取付金具は垂直・水平のマストに取付可能

この製品についてお問い合わせをする

主な仕様

周波数範囲
2400~2500MHz/4900~5300MHz
利得(公称)
8dBi /9dBi
形式
2周波共用パッチ型平面アンテナ
サイズ
82×92×17 mm
型名
PA250809SU
規格
IEEE802.11j/a/b/g/n/ac
半値幅 E面
約68度 /約58度
半値幅 H面
約70度/約60度
入力インピーダンス
公称 50Ω
定在波比
2.0 以下
最大入力電力
3 W
接栓
SMAJ
重量
0.3kg
耐風速
50 m/sec
適合マスト径
φ32~60 mm
用途
2.4/5GHz帯無線LAN通信
CATALOG
1612508091921

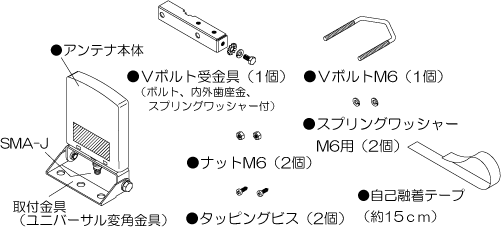

商品構成内容

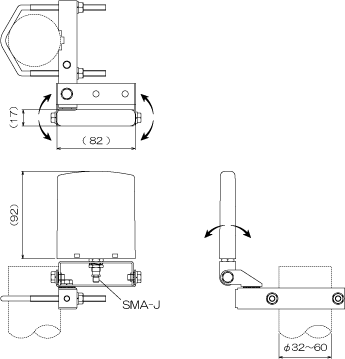

外観図

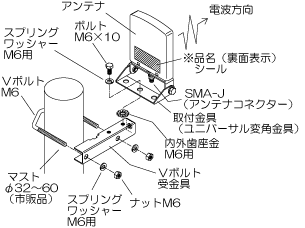

マストへの取付例-1

■地面に対して、マストが垂直な場合の取付例


マストへの取付例-2

■地面に対して、マストが水平な場合の取付例

【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ(付属品)等をSMA-J(コネクター)部分に巻いて防水処理してください。

指向性

接栓部(コネクター部)/ Connector
