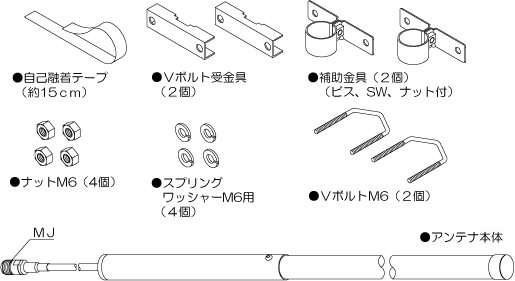

商品構成内容

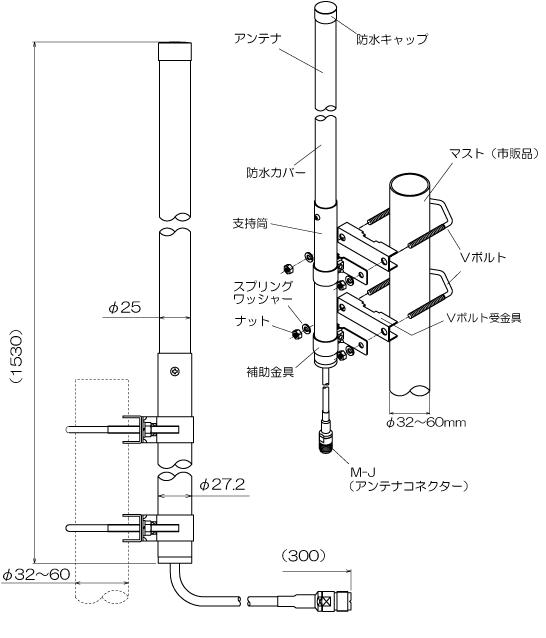

外観図
指向性
E面（垂直面）
無指向性アンテナの指向特性は水平面に対して全方向性で指向特性がありません。
垂直面に対しては上図のような指向特性があります。
マスト取付部
接栓部（コネクター部）/ Connector
M-J Connector

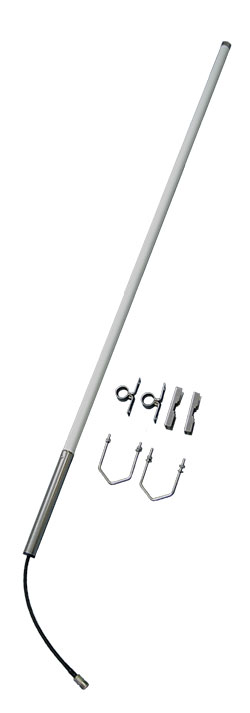

AG351NR-05M｜取扱製品
製品名
351MHzデジタル簡易無線用アンテナ
AG351NR-05M
製品特徴
● 堅牢なFRPを防水カバーに採用
● 安定した通信を確保
● 取付金具および防水キャップはステンレス製
● 誘導雷などに起因する機器の不具合防止にとても効果的なDCグランド構造
● ノンラジアルなのでシルエットがスッキリ！
主な仕様
- 周波数範囲
- 351.03125 ～ 351.63125 MHz
- 利得(公称)
- 5.15dBi
- 形式
- 単一（V）1/2λ2段
- サイズ
- φ27×1530mm
- 型名
- AG351NR-05M （ノンラジアルtype）
- 規格
- デジタル簡易無線
- 半値幅 E面
- 約 30 度
- 入力インピーダンス
- 公称 50 Ω

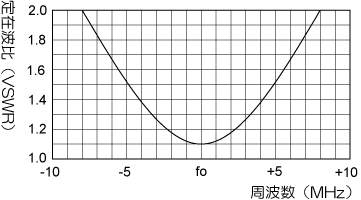

- 定在波比
- 帯域内 2.0 以下
- 最大入力電力
- 10W
- 接栓
- MJ
- 重量
- 約 0.9 kg（取付金具含む）
- 耐風速
- 50 m/sec ※耐風速は静荷重換算による計算値となります。
- 適合マスト径
- φ32～60 mm
- 空中線形式
- 1/2λ2段 無指向性コリニア型アンテナ
- 用途
- 固定局用
- 偏波面
- 垂直偏波 / 水平面無指向性
- ケーブル
- 同軸ケーブル 5D-2V 0.3m付
- 送信空中線の形式
- 単一型
- CATALOG
- AG351NR-05M
