■ Home > 製品紹介 > 業務用アンテナ関連 > AG351シリーズ > AG351-05M
3R Digital Convenience Radio (DCR) Antenna
351MHzデジタル簡易無線用アンテナ > 5.5dBi > AG351-05M

【特長】
AG351-05Mは堅牢なFRPを防水カバーに採用、安定した通信を確保いたします。
マストへの取付金具および防水キャップはステンレス製です。
AG351-05MはDCグランド構造になっています。誘導雷などに起因する機器の不具合防止にとても
  効果的です。

【主な仕様】
型名 AG351-05M
空中線形式 3/4λ無指向性コリニア型アンテナ
周波数範囲 351.20000〜351.38125MHz
用途 固定局用
利得 公称 5.5 dBi
偏波面 垂直偏波 / 水平面無指向性
半値幅 E面:約 35 度
入力インピーダンス 公称 50 Ω
定在波比(VSWR) 帯域内 1.5 以下
最大入力電力 10 W
接栓 M-J型(M-Female) 同軸ケーブル 5D-2V 0.3m付
重量 約 1 kg (取付金具含む)
全長 約 1.24 m (アンテナ部、突起部除く)
耐風速 50 m/sec (最大瞬間風速)
適合マスト径 φ32 〜 φ60 mm
送信空中線の形式 単一型
※AG351-05Mは受注生産品です。納期は受注後、約15〜30日となります。
※耐風速について:耐風速は静荷重換算による計算値となります。

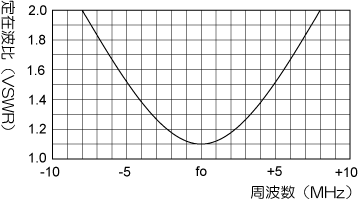

【VSWR表(Typical)】 【指向性 垂直面(Typical)】
   無指向性アンテナの指向特性は水平面に対して全方向性で指向特性がありません。また、垂直面に対しては上図のような指向特性があります。

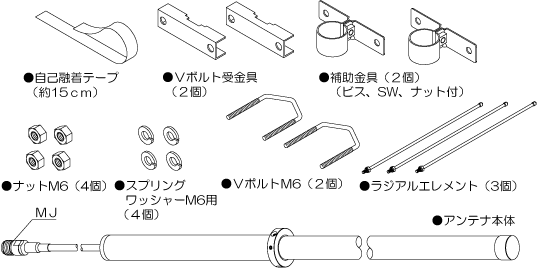

■商品構成内容

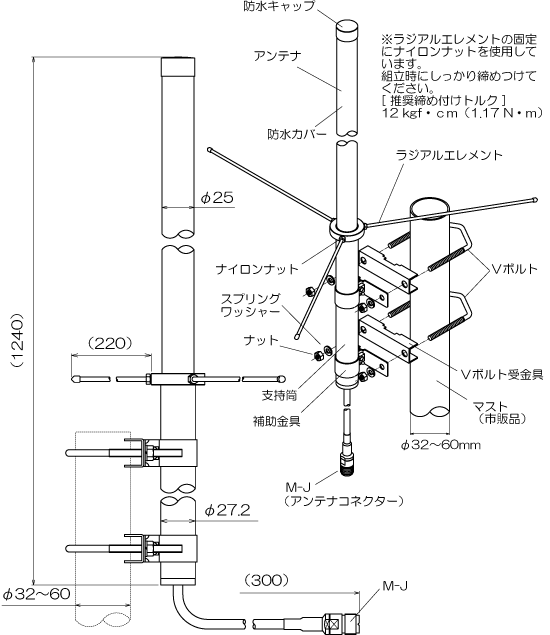

 ■外 観


■防水キャップ部 ■マスト取付部 ■接栓部 M-J (M-Female)

●この製品の仕様及び外観は、改良のため予告なく変更することがありますのでご了承ください。
