ED-B033S-B1|取扱製品

製品名

測定用 標準半波長ダイポールアンテナ
ED-B033S-B1

製品特徴

●480/510 MHz
●接栓 SMAJ
●オープンサイト及び電波暗室等の測定場評価に
●移動体通信の各種調査・試験に使用される計測機用に
●EMC計測用に
●EMI(電磁干渉)測定用として妨害波電界強度測定に
●EMS(電磁的感受性)試験用に

この製品についてお問い合わせをする

主な仕様

周波数範囲
480/510 MHz
利得(公称)
2 dBi
サイズ
157.5 mm
型名
ED-B033S-B1
半値幅 E面
約 78 度
半値幅 H面
無指向性
入力インピーダンス
公称 50Ω
定在波比
1.5以下
最大入力電力
20W
接栓
SMAJ
用途
RF/マイクロ波帯測定用
偏波面
直線偏波
CATALOG
ED-B033Sシリーズ

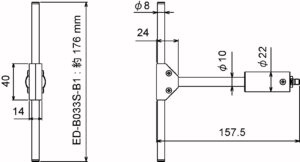

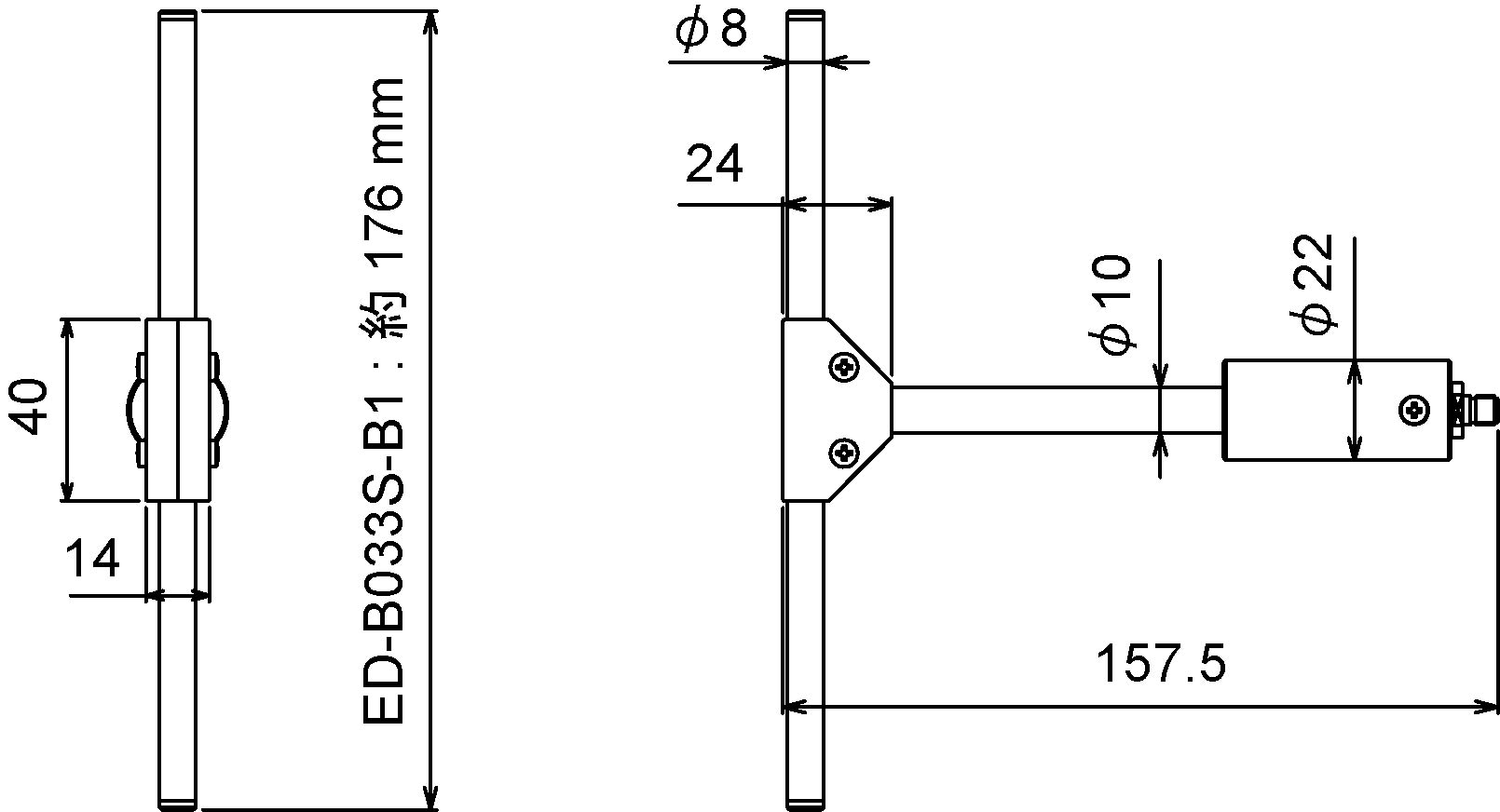

外観図

指向性

E面指向性

接栓部(コネクター部)/ Connector

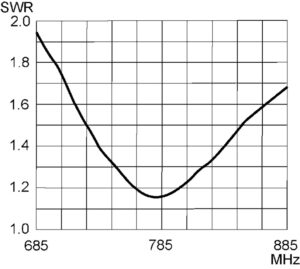

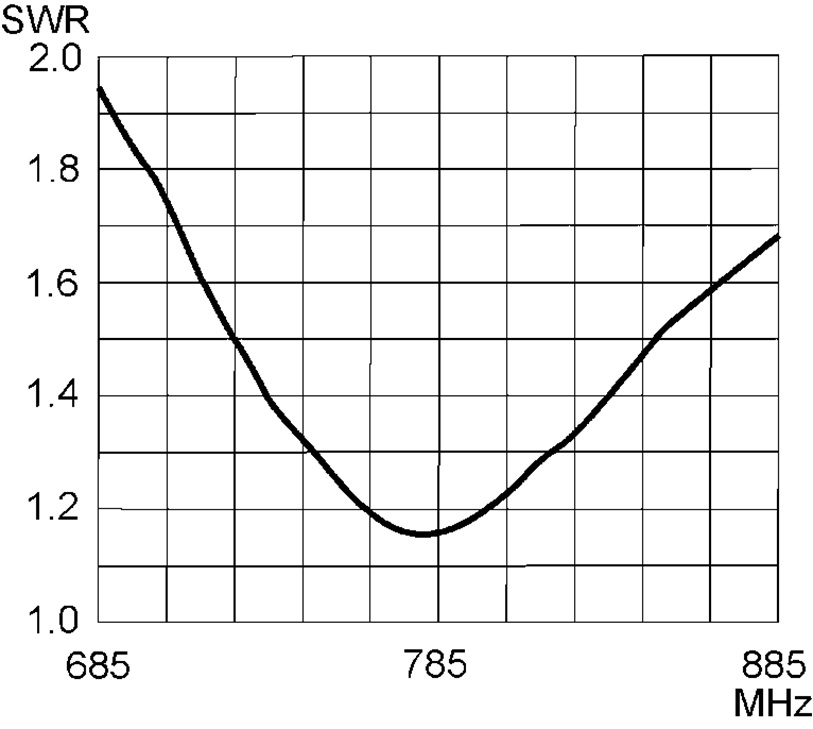

SWR特性

標準ダイポール ED-B033シリーズ

■SMA形コネクタ

型名  周波数(MHz)
VSWR≦1.5
エレメント外径
Da (mm)
全長
L (mm)
バラン・同軸管外径
Db (mm)
ED-B033S-A1 385/410 8 317.5 10
ED-B033S-A2 430/455 8 317.5 10
ED-B033S-A3 480/510 8 317.5 10
ED-B033S-B1 735/785/815/835 8 157.5 10
ED-B033S-B2 880/900/940 8 157.5 10
ED-B033S-C1 1270/1440 8 137.5 7
ED-B033S-C2 1640/1750 8 137.5 7
ED-B033S-C3 1880/1950/2020 8 137.5 7
ED-B033S-C4 2450/2535/2590 8 137.5 7



■N形コネクタ

型名  周波数(MHz)
VSWR≦1.5
エレメント外径
Da (mm)
全長
L (mm)
バラン・同軸管外径
Db (mm)
ED-B033N-A1 385/410 8 330 10
ED-B033N-A2 430/455 8 330 10
ED-B033N-A3 480/510 8 330 10
ED-B033N-B1 735/785/815/835 8 170 10
ED-B033N-B2 880/900/940 8 170 10
ED-B033N-C1 1270/1440 8 150 7
ED-B033N-C2 1640/1750 8 150 7
ED-B033N-C3 1880/1950/2020 8 150 7
ED-B033N-C4 2450/2535/2590 8 150 7
