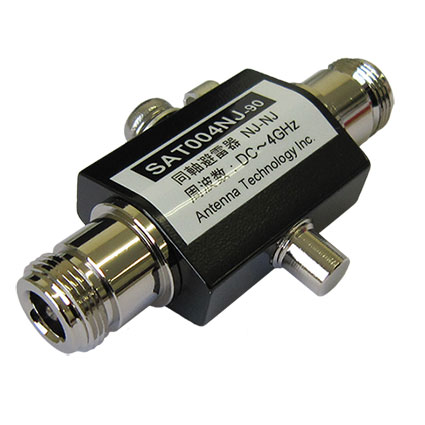

SAT004NJ-90|取扱製品

主な仕様

周波数範囲
DC~ 4 GHz
形式
同軸避雷器(サージ・アレスター)
サイズ
20×30×78mm
型名
SAT004NJ-90
規格
同軸避雷器 90V
入力インピーダンス
公称 50Ω
定在波比
1.2 以下
最大入力電力
50 W
接栓
NJ-NJ
重量
約115 g
用途
機器のサージ保護
挿入損失
0.3 dB以下
衝撃波放電開始電圧
1000 V 以下で放電すること (1kV/μs)
衝撃波電流耐量
5kA印加で内部スパーク等の発生の無いこと (8/20)μs、5kA 10回
直流放電開始電圧
90V 以上で放電すること (100V/s)
CATALOG
SAT004NJ

【注意】
本製品は、誘導雷や静電気などのサージ電圧に対して非常に効果的ですが、直雷による大電流に対しては効果ありません。故障の原因になることがありますので直雷に対しては避雷針を設置してください。

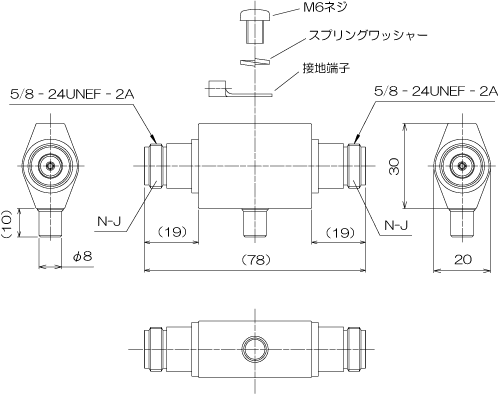

外観図

接栓部(コネクター部)/ Connector

同軸避雷器一覧

製品 周波数 [Hz] SWR 接栓 直流放電開始電圧 (100V/s)
SAT001MJ-90 DC ~ 1G ≦1.2 MJ – MJ 90≦
SAT001MJ-230 230≦
SAT004NJ-90 DC ~ 4G NJ – NJ 90≦
SAT004NJ-230 230≦
SA06NJ DC ~ 6G 90≦
SA06NBJ 90≦
SAT004N-90 DC ~ 4G NP – NJ 90≦
SAT004N-230 230≦
SA31N DC ~ 3G 180≦
SA61N DC ~ 6G ≦1.3 180≦
SA06N ≦1.2 90≦
SA06NSJ SMAJ – NJ 90≦
SA60S SMAP – SMAJ 150≦
SA06S 90≦
SA60SJ SMAJ – SMAJ 150≦
SA06SJ 90≦
SA60SP SMAP – SMAP 150≦
SA06SP 90≦
SA027B DC ~ 2.7G BNCP – BNCJ 90≦
