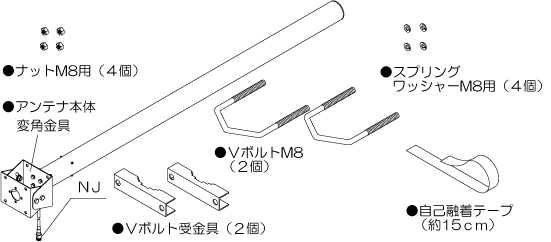

商品構成内容

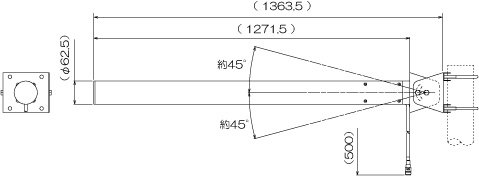

外観図
マストへの取付例-1
マストへの取付例-2
指向性
マスト取付部
接栓部（コネクター部）/ Connector
YA2419AU｜取扱製品
製品名
2.4GHz帯 無線LAN用カバー付27素子八木型アンテナ
YA2419AU 【変角金具付】
製品特徴
●堅牢なFRPを防水カバーに採用。安定した通信を確保。
●取付金具は錆に強いステンレス製。
●垂直・水平に取付可能なセミユニバーサル方式。
●片側約45°の角度調整が可能。
主な仕様
- 周波数範囲
- 2400～2500MHz
- 利得(公称)
- 19dBi
- 形式
- カバー付27素子八木型アンテナ【変角金具付】
- 変角
- ±45°
- サイズ
- 1.3 ｍ
- 型名
- YA2419AU
- 規格
- IEEE802.11g/b
- 半値幅 E面
- 約22度
- 半値幅 H面
- 約24度
- 入力インピーダンス
- 公称 50Ω
- 定在波比
- 2.0 以下
- 最大入力電力
- 10 W
- 接栓
- NJ
- 重量
- 約2.3 kg（取付金具含む）
- 耐風速
- 50 m/sec ※耐風速は静荷重換算による計算値となります。
- 適合マスト径
- φ50～70 mm
- ケーブル
- 同軸ケーブル 5D-2V 約0.5m
- CATALOG
- YA2419AU
