YA515AU-58|取扱製品

主な仕様

周波数範囲
5725~5850MHz
利得(公称)
15dBi
形式
カバー付18素子八木型アンテナ【変角金具付】
変角
±45°
サイズ
0.45 m
型名
YA515AU-58
半値幅 E面
約22度
半値幅 H面
約22度
入力インピーダンス
公称 50Ω
定在波比
2.0 以下
最大入力電力
3 W
接栓
NJ
重量
約 1.2 kg(取付金具含む)
耐風速
50 m/sec ※耐風速は静荷重換算による計算値となります。
適合マスト径
φ32~60 mm
ケーブル
同軸ケーブル 5D-HFA相当 約0.3m
CATALOG
YA515AU-58

商品構成内容



外観図

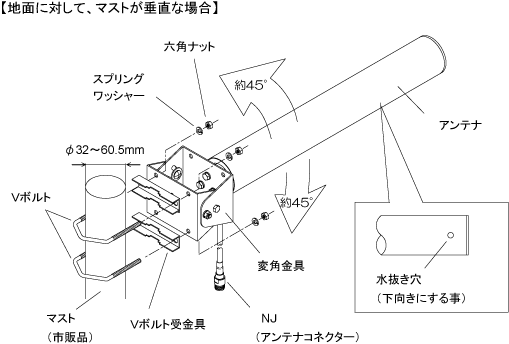

マストへの取付例-1

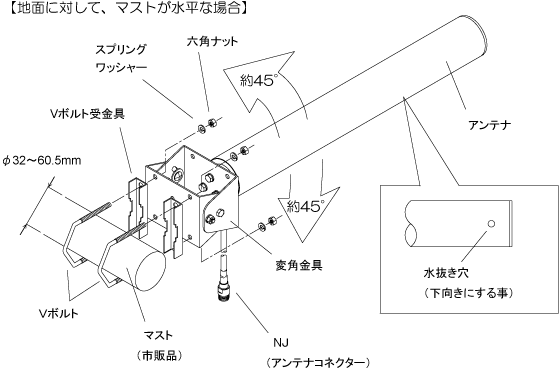

マストへの取付例-2

指向性

マスト取付部

接栓部(コネクター部)/ Connector
