YA515S-5600｜取扱製品

製品名

5.6GHz帯アマチュア無線用カバー付18素子八木型アンテナ
YA515S-5600

製品特徴

●5600MHz帯（5650～5850MHz）アマチュア無線用。
●接栓 SMA-J Connector（SMA-Female）。
●堅牢なFRPを防水カバーに採用。安定した通信を確保。
●取付金具は錆に強いステンレス製。
●垂直・水平に取付可能なセミユニバーサル方式。
【受注生産品】受注後、約2～3週間となります。

この製品についてお問い合わせをする

主な仕様

周波数範囲: 5650～5850MHz
利得(公称): 15dBi
形式: カバー付18素子八木型アンテナ
サイズ: 0.45ｍ
型名: YA515S-5600
規格: 5600MHz帯アマチュア無線
半値幅 E面: 約20度
半値幅 H面: 約18度
入力インピーダンス: 公称 50Ω
定在波比: 1.5 以下
最大入力電力: 3 W
接栓: SMAJ
重量: 約 0.7 kg（取付金具含む）
耐風速: 60 m/sec ※耐風速は静荷重換算による計算値となります。
適合マスト径: φ32～60.5 mm
ケーブル: 同軸ケーブル 5D-HFA相当約0.3m
CATALOG: YA515S-5600

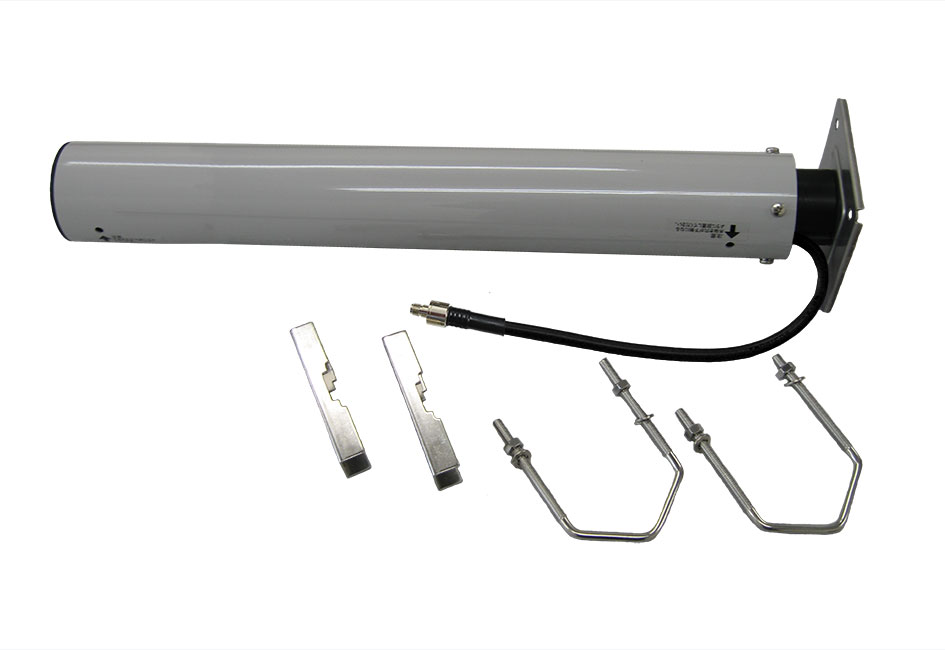

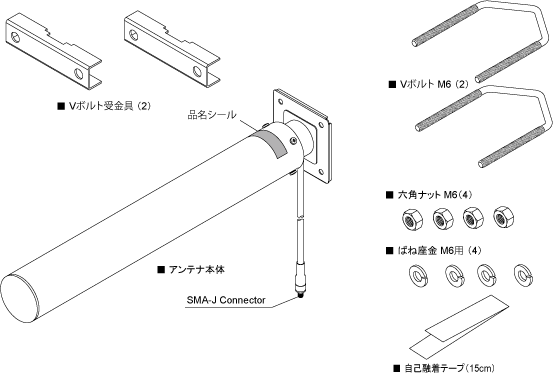

商品構成内容

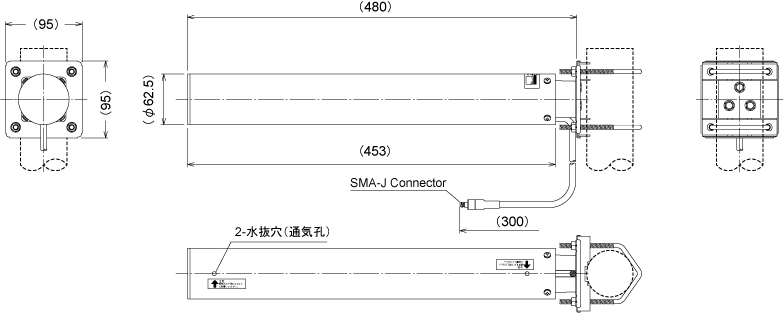

外観図

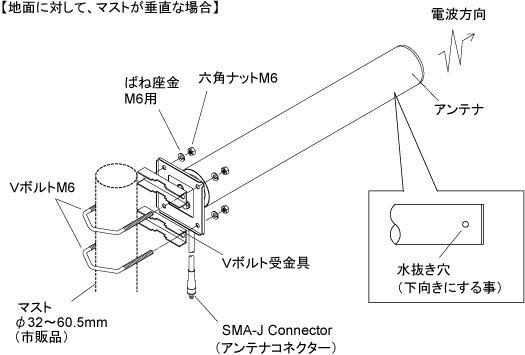

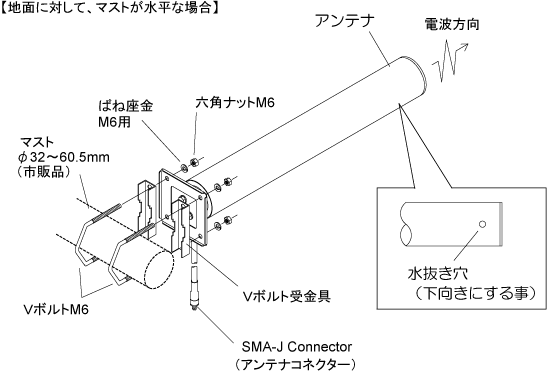

マストへの取付例-1

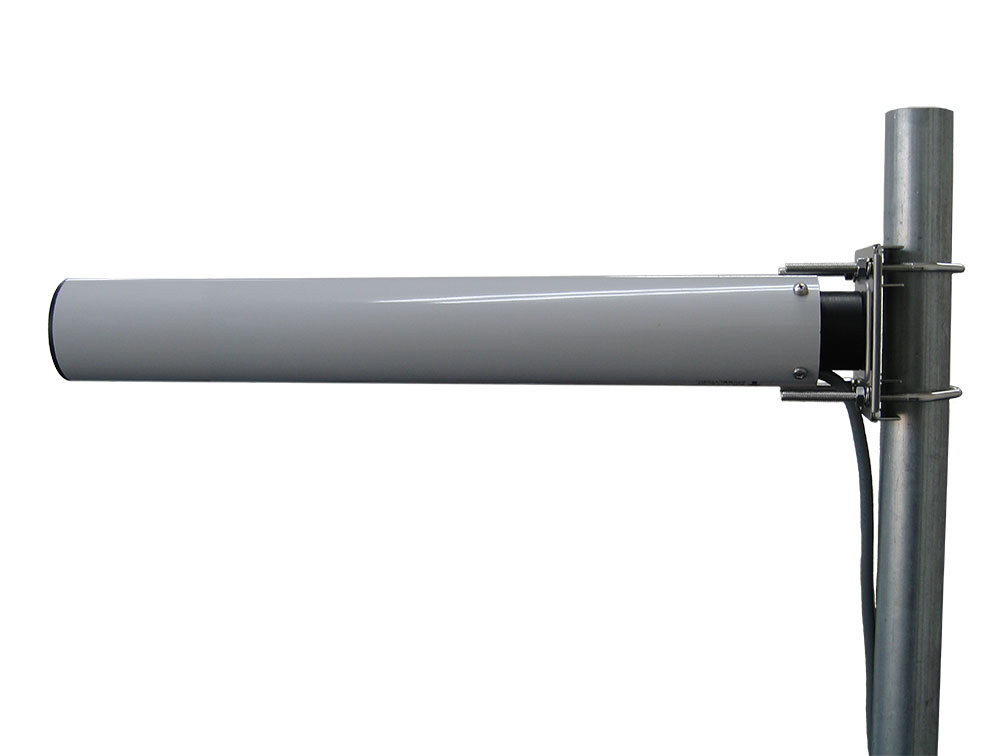

マストへの取付例-2

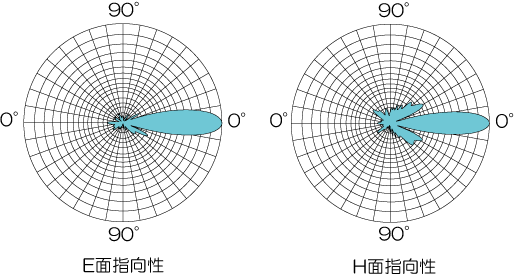

指向性

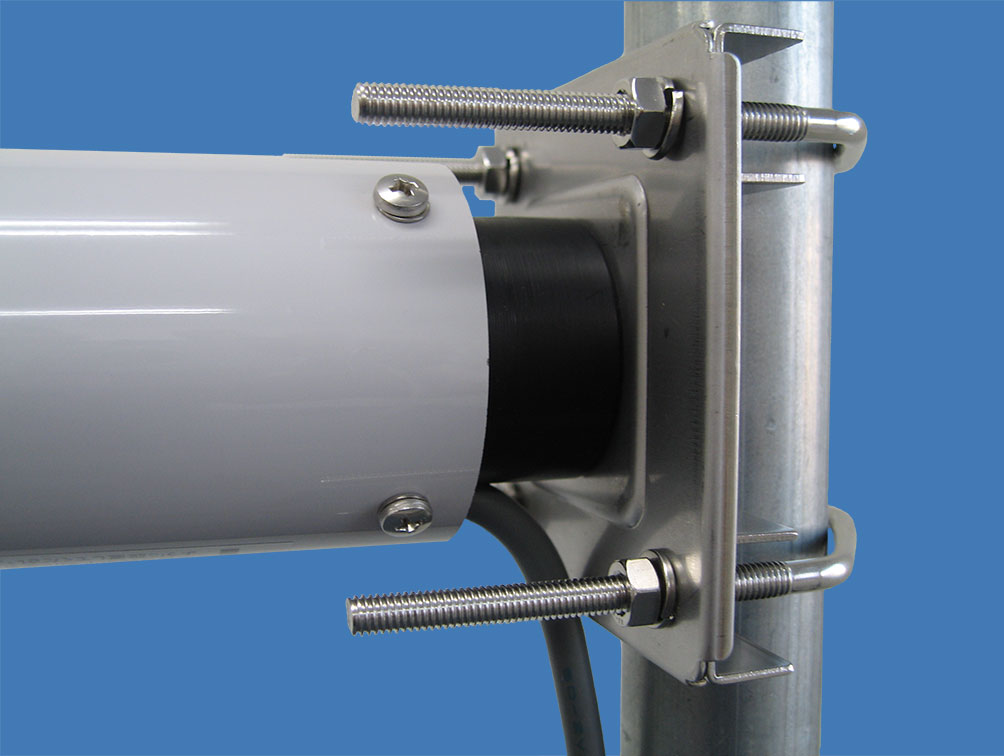

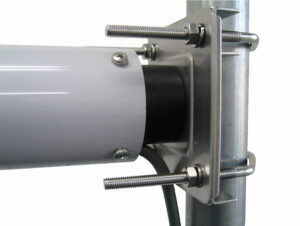

マスト取付部

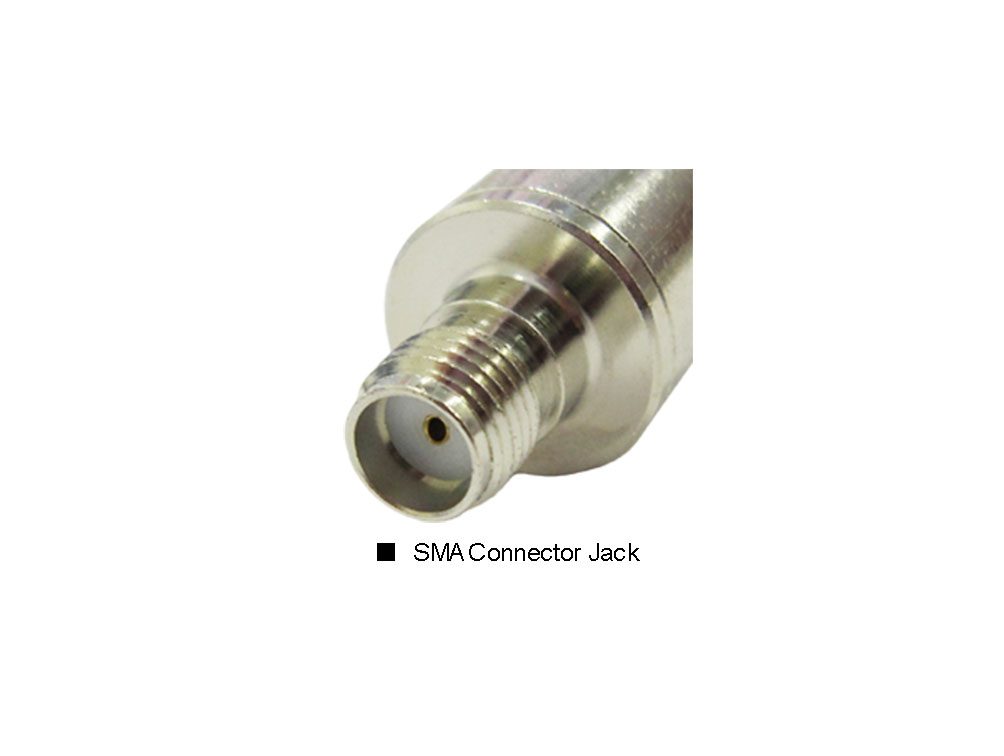

接栓部（コネクター部）/ Connector

カスタマイズ（Customize）

本アンテナは各種コネクターへのカスタマイズを承っております。詳細については、ご相談ください。

※納期については受注後の生産となりますので通常より納期がかかりますことをご了承ください。

設置場所により設置角度を変えたい場合、YA用ユニーバーサル変角金具を別売りオプションで用意しております。

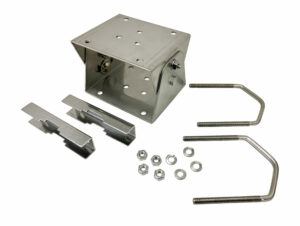

■UM1（YA用ユニバーサル変角金具セット）
