5GHz帯無線LAN用 無指向性コリニア型アンテナ > 8dBi > VA508A-W56

【特長】
堅牢なFRPを防水カバーに採用。
マストへの取付金具は錆に強いステンレス製。
取付金具は垂直・水平のマストに取付可能です。

【主な仕様】
型名 VA508A-W56
形式 無指向性コリニア型アンテナ
周波数範囲 5470〜5725MHz
無線LAN規格 IEEE802.11a
利得 公称 8dBi
半値幅 E面 : 約 9度
入力インピーダンス 公称 50Ω
定在波比 2.0 以下
最大入力電力 3 W
接栓 N-J型(同軸ケーブル 5D-HFA 約0.3m付)
重量 約 0.5 kg (取付金具含む)

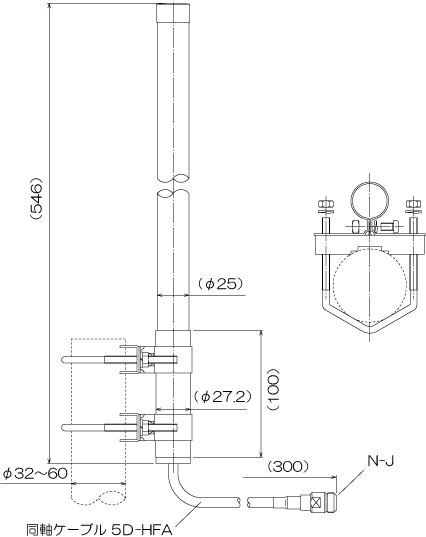

全長 約 φ27.2×546 mm(アンテナ部、突起部除く)
耐風速 50 m/sec
適合マスト径 φ32〜60 mm
※接栓はアンテナから出ている入出力同軸ケーブルの先端に付いています。
※VA508A-W56は受注生産品となります。納期は受注後、約20〜30日となります。

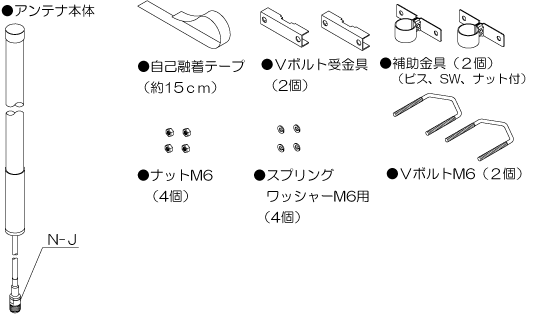

■商品構成内容

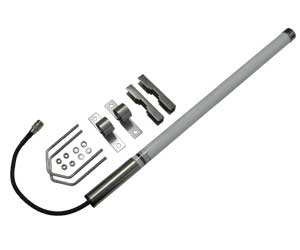

■外観

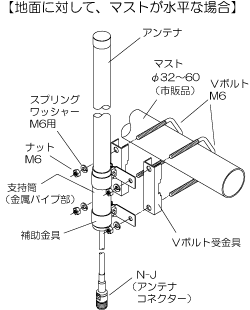

■マストへの取付例-1

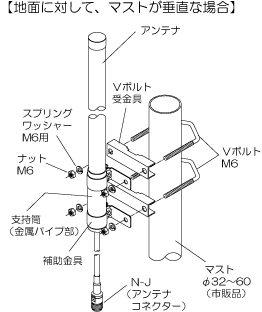

■マストへの取付例-2
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ(付属品)等をN-J(コネクター)部分に巻いて防水処理してください。

■指向性
■接栓部/N-J (N Female)

■カスタマイズ(Customize)
本アンテナは下記コネクターへのカスタマイズを承っております。詳細についてはご相談ください。
※納期については受注後の生産となりますので通常より納期がかかりますことをご了承ください。
SMA-P-5D SMA-J-5D [ RP ] TNC-P-5D [ RP ] TNC-J-5D N-P-5D
[ RP ] SMA-P-5D [ RP ] SMA-J-5D
※コネクターの形状は予告なく変更になる場合があります。
※[ RP ] はリバースポラリティ(REVERSE POLARITY)の略です。

●この製品の仕様及び外観は、改良のため予告なく変更することがありますのでご了承ください。
