5GHz帯無線LAN 小型・軽量コリニア型アンテナ > 5dBi > VAT505S-11j

【特長】
取付金具は垂直・水平のマストに取付可能です。
マストへの取付金具は錆に強いステンレス製。

【主な仕様】
型名 VAT505S-11j
形式 小型・軽量無指向性コリニア型アンテナ
周波数範囲 4900〜5100MHz
無線LAN規格 IEEE802.11j
利得 公称 5dBi
半値幅 E面 : 約35度
入力インピーダンス 公称 50Ω
定在波比 2.0 以下
最大入力電力 3 W
接栓 SMA-J 型(SMA-Female)
重量 約 0.2 kg (取付金具含む)
全長 約 φ17×157.5 mm(アンテナ部、突起部除く)
耐風速 50 m/sec
適合マスト径 φ32〜60 mm
※VAT505S-11jは受注生産品となります。納期は受注後、約20〜30日となります。

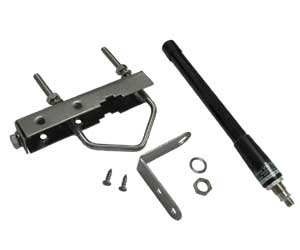

【商品構成内容】

【外観】

■マストへの取付例-1
■マストへの取付例-2
■壁面への取付例
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ(付属品)等をSMA-J(コネクター)部分に巻いて防水処理してください。

■指向性
■接栓部/SMA-J (SMA Female)

●この製品の仕様及び外観は、改良のため予告なく変更することがありますのでご了承ください。
